CTT系列晶闸管模块外型

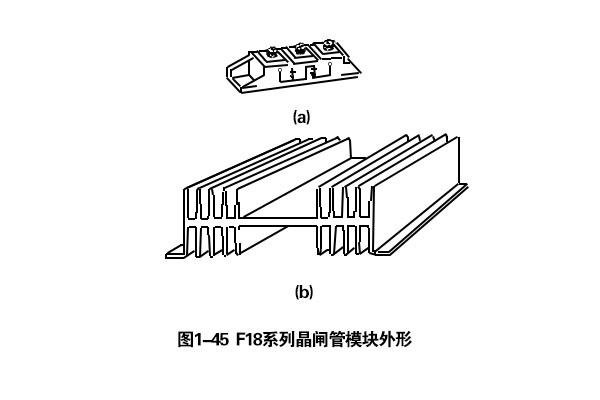

CTT系列半导体模块是1种标准的条状模块，其外型见图1-45（a）。此产品系列包括内含可控硅、整流管和二者混合而成的各类模块，电流容易为25-90A，电压区域为600~1600V，其内部接线形式有12种，如下图1-46所显示。
CTT系列模块常见电器控制、电机驱动、温度控制、调光开关和无触点开关等。峰值阻断电压具体有800V、1200V、1600V三档，各自对应于交流220V、380V和更高运用电压，借助F18系列条状模块能够很便捷地构成单相半桥、全桥、三相半桥、三相全桥，单相交流开关和三相交流开关。

CTT产品系列的命名中包括外型封装、元器件平均电流、内部线路构造及额定电压，比如“CTT116GK08”表明柱式端子的条状模块，平均电流116A，双向晶闸管反并接，阻断电压为800V。

CTT系列模块是功率器件，运行时会形成很多的热能，所以要使用散热器与之搭配使用。该模块的底板是绝缘性的，但是有较好的热通道，所以几块模块能够公用1个散热器构成1个有着一定线路功能的部件。
